У майстерню блогера Northwest Repair надійшла відеокарта Aorus RTX 4090, на перший погляд, із типовою проблемою - розплавлений конектор живлення. Але незабаром з'ясувалося, що перед майстром GPU, яка пережила як мінімум одну невдалу спробу ремонту.

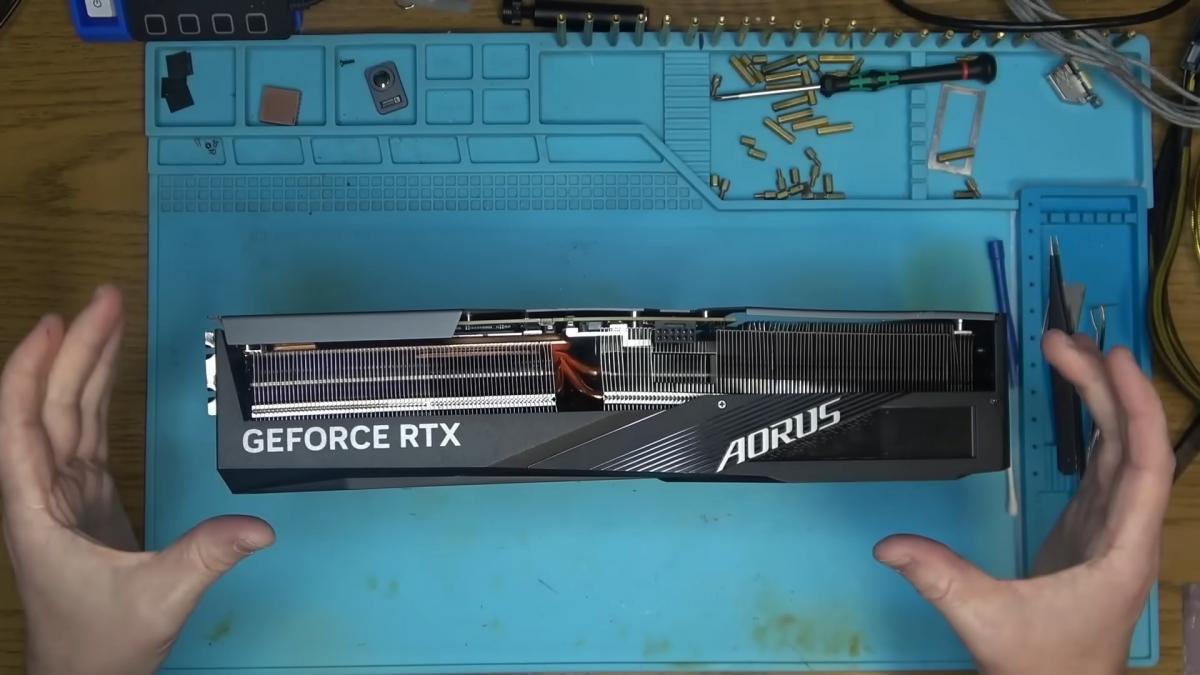

Перше, що кинулося в очі - відеокарта вигнута дугою. Задня кришка трималася на пластикових гвинтах, корпус був подряпаний і вм'ятий, а радіатор перекошений настільки, що його не вдалося повернути в нормальне положення.

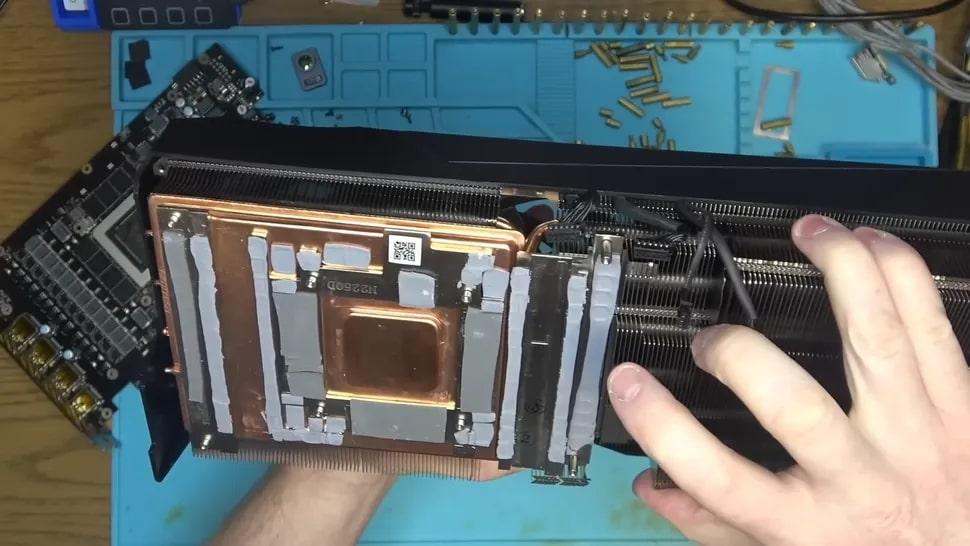

Під час розбирання з'ясувалося, що теплові трубки цілі, але пластина охолодження відокремилася від випарної камери, а термопрокладки не торкалися пам'яті і MOSFET. Це означає, що відеокарта працювала практично без охолодження.
Після зовнішнього огляду технік підключив мультиметр, після чого виявив коротке замикання на лініях 12V, 1.8V і VRAM. Під час подавання струму через 12-вольтову шину тепловізор показав сильне нагрівання в ділянці пам'яті.
Під мікроскопом стало зрозуміло, що карта вже побувала в сервісі: на платі не вистачало компонентів, а в одного з монтажних отворів були сліди шліфування.
Спочатку майстер припустив, що постраждав один модуль пам'яті. Але після його демонтажу коротке замикання не зникло, а отже, 12V пройшли всім ланцюгом пам'яті, імовірно, спаливши відразу всі чіпи.
При подачі більш високого струму виявився перегрів силового елемента, що підтвердило, що саме він і став джерелом пробою. Після його заміни 12-вольтова лінія ожила, але VRAM все одно залишалася під коротким замиканням.
Останній тест виявився вирішальним: під час ін'єкції декількох ампер у пам'ять почав грітися сам GPU-чіп, що однозначно вказувало на фатальне пошкодження ядра. По суті, напруга 12V прошила всю пам'ять і дійшла до кристала, знищивши його.
Майстер визнав, що врятувати карту вже неможливо. За його словами, карта пройшла через кустарний ремонт, під час якого помилка в пайці або заміна MOSFET без перевірки ізоляції призвела до ланцюгової реакції, що знищила GPU вартістю понад 2 тисячі доларів.
